L1000E DRIVE

L1000E Drive

Add to Wishlist
Danh mục:

L1000E Drive

L1000E Drive
L1000E Drive

L1000E Drive 5 – 150 HP

For those Latin American customers who are familiar with L7 series product, we’ve introduced the next generation of that product, the L1000E, which is rated similarly to the L7.

Yaskawa has proven success of manufacturing and supplying drives to the elevator industry: an installed base of over 1,000,000 elevator drives installed and operational. The L1000E Drive Series is a dedicated drive for elevator applications suitable for both modernization projects and new installations exclusively in Latin America.

L1000E Drive Features Highlights:

  • Single drive for either IM or PM motor control
  • Peak current ratings of 200% or more based on NEC amps
  • Auto-tuning routines optimally match L1000E to IM/PM motors (coupled or uncoupled)
  • YASKAWA Quality – designed for more than 70,000 hours of maintenance-free operation
  • Designed for extreme quiet motor operation
  • Enhanced features for highest passenger comfort (i.e., torque ripple suppression)
  • Additional functions to reduce floor-to-floor times
  • Easy serviceability and maintainability with lifetime monitors and removable terminals with parameter backup
  • Elevator terminology for ease of operation
  • Rescue operation control flexibility

L1000E Drive Specifications

Item
Specification
Overload Capacity 150% Overload for 30 sec. (Heavy Duty)
Output Frequency 0~200 HZ
Control Methods Open Loop Current Vector Control, V/f Control, Flux Vector Control, PM Flux Vector Control
Protective Design IP20/IP00 with top cover
Global Certification UL, cUL
Available I/O (8) multi-function digital inputs
(2) multi-function +/- analog inputs
(3) multi-function relay output
(2) multi-function photo-coupler outputs
(2) multi-function +/- Vdc analog outputs
(1) fault relay
(2) safe disable inputs
(1) safety electronic device monitor
Network Communication Standard:
RS-422/485 MODBUS 115.2 kbps

Optional:
CANopen, and more
Keypad Operator LED Monitor Panel

L1000E Drive Models & Ratings

L1000E Drives – 5-150HP, 208-240V and 480V, 3-phase1 input, IP00 with Top Cover or IP00 enclosure

L1000E Drive 240V, 3-Phase

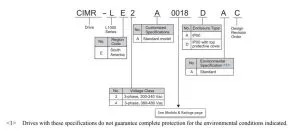

Drive Model Number1
Rated Output
Current (Amps)3
Nominal HP2
Standard Enclosure
CIMR-LE2A0018

17.5
5
IP00
CIMR-LE2A0022
21.9
7.5
CIMR-LE2A0031
31.3
10
CIMR-LE2A0041
41.3
15
IP00
CIMR-LE2A0059
58.8
20
CIMR-LE2A0075
75
25
CIMR-LE2A0094
93.8
30
IP00
CIMR-LE2A0106
106.3
40
CIMR-LE2A0144
143.8
50
CIMR-LE2A0181
181.3
60
IP00
CIMR-LE2A0225
225
75
CIMR-LE2A0269
268.8
100
CIMR-LE2A0354
353.8
125
IP00
CIMR-LE2A0432
432.5
150
  1. Contact us at 800-YASKAWA (927-5292) for single phase applications and sizing.
  2. Horsepower rating is based on standard NEMA B 4-pole motor design as represented in NEC table 430.150 Full-Load Current, Three-Phase Alternating Current Motors
  3. Check motor FLA for proper drive sizing

L1000E Drive 480V, 3-Phase

Drive Model Number1
Rated Output
Current (Amps)3
Nominal HP2
Standard Enclosure
CIMR-LE4A0009
9.0
5
IP00
CIMR-LE4A0012
11.5
7.5
CIMR-LE4A0019
18.5
10
CIMR-LE4A0023
22.5
15
IP00
CIMR-LE4A0030
30
20
CIMR-LE4A0039
38.8
25
CIMR-LE4A0049
48.8
30
IP00
CIMR-LE4A0056
56.3
40
CIMR-LE4A0075
75
50
CIMR-LE4A0094
93.8
60
IP00
CIMR-LE4A0114
113.8
75
CIMR-LE4A0140
140
100
CIMR-LE4A0188
187.5
125
IP00
CIMR-LE4A0225
225
150
  1. Contact us at 800-YASKAWA (927-5292) for single phase applications and sizing.
  2. Horsepower rating is based on standard NEMA B 4-pole motor design as represented in NEC table 430.150 Full-Load Current, Three-Phase Alternating Current Motors
  3. Check motor FLA for proper drive sizing

L1000E Drive Dimensions & Weights

L1000E Drives – 5-150HP, 208-240 and 480V, 3-Phase1 input, IP00 with Top Cover or IP00 enclosure

240V, 3-Phase1

Drive Model Number
Nominal HP1
Physical Dimensions (in.)
Weight (lbs.)2
Standard Enclosure
H
W
D
CIMR-LE2A0018
5
10.20
5.50
6.50
7.7
IP00
CIMR-LE2A0022
7.5
CIMR-LE2A0031
10
10.20
5.50
6.60
8.8
IP00
CIMR-LE2A0041
15
CIMR-LE2A0059
20
11.80
7.10
7.40
12.3
IP00
CIMR-LE2A0075
25
13.80
8.70
7.80
19.2
CIMR-LE2A0094
30
21.4
CIMR-LE2A0106
40
15.70
9.80
10.20
46.3
CIMR-LE2A0144
50
17.70
10.80
10.20
55.1
IP00
CIMR-LE2A0181
60
21.70
12.80
11.10
81.6
IP00
CIMR-LE2A0225
75
21.70
12.80
11.10
83.8
CIMR-LE2A0269
100
27.80
17.70
13.00
167.6
CIMR-LE2A0354
125
27.80
17.70
13.00
176.4
IP00
CIMR-LE2A0432
150
31.50
19.70
13.00
216.1

480V, 3-Phase1

Drive Model Number
Nominal HP1
Physical Dimensions (in.)
Weight (lbs.)2
Standard Enclosure
H
W
D
CIMR-LE4A0009
5
10.20
5.50
6.50
7.7
IP00
CIMR-LE4A0012
7.5
CIMR-LE4A0019
10
10.20
5.50
6.60
8.6
IP00
CIMR-LE4A0023
15
8.9
CIMR-LE4A0030
20
11.80
7.10
6.60
11.9
CIMR-LE4A0039
25
11.80
7.10
7.40
11.9
IP00
CIMR-LE4A0049
30
13.80
8.70
7.80
18.3
CIMR-LE4A0056
40
15.70
9.80
10.20
46.3
CIMR-LE4A0075
50
17.70
10.80
10.20
55.1
IP00
CIMR-LE4A0094
60
20.10
12.80
10.20
79.4
CIMR-LE4A0114
75
CIMR-LE4A0140
100
21.70
12.80
11.10
90.4
IP00
CIMR-LE4A0188
125
92.6
CIMR-LE4A0225
150
27.80
17.70
13.00
174.2
IP00
  1. Horsepower rating is based on standard NEMA B 4-pole motor design
  2. This data represents the drive weight only, not shipping weight.
